Rèm Cắt Gió

1. Rèm cắt gió là gì?

Rèm cắt gió là thiết bị tạo ra một luồng không khí tốc độ cao thổi theo phương thẳng đứng hoặc ngang tại cửa ra vào, giúp:

• Ngăn không khí bên ngoài xâm nhập

• Hạn chế bụi, vi sinh vật, côn trùng

• Giữ ổn định nhiệt độ và áp suất phòng

2. Vai trò của rèm cắt gió trong phòng sạch

Trong hệ thống phòng sạch (Cleanroom), rèm cắt gió không chỉ là thiết bị phụ trợ mà còn đóng vai trò hỗ trợ kiểm soát môi trường:

🔹 Ngăn nhiễm chéo

• Hạn chế dòng khí không kiểm soát từ khu vực bẩn → sạch

• Hỗ trợ duy trì cấp độ sạch theo tiêu chuẩn (ISO, GMP)

🔹 Duy trì áp suất chênh lệch

• Kết hợp với hệ HVAC để giữ áp suất dương hoặc âm

• Giảm thất thoát khí sạch khi mở cửa

🔹 Tối ưu vận hành

• Giảm tải cho hệ thống AHU/FFU

• Tiết kiệm năng lượng điều hòa

3. Vị trí lắp đặt phổ biến

Trong thiết kế phòng sạch, rèm cắt gió thường được lắp tại:

• Cửa ra vào chính (Entry/Exit)

• Cửa phòng thay đồ (Airlock, Gowning Room)

• Cửa kho vật tư, pass box lớn

• Khu vực xuất nhập hàng hóa

4. Nguyên lý hoạt động

Rèm cắt gió hoạt động dựa trên nguyên lý:

• Quạt ly tâm tạo luồng khí tốc độ cao

• Không khí được hút vào → lọc (có thể tích hợp HEPA) → thổi xuống

• Tạo “bức màn vô hình” ngăn cách hai môi trường

5. Phân loại rèm cắt gió dùng trong phòng sạch

🔸 Theo cấp độ lọc:

• Rèm cắt gió thường (không lọc)

• Rèm cắt gió tích hợp HEPA Filter (dùng trong phòng sạch tiêu chuẩn cao)

🔸 Theo vị trí lắp:

• Lắp ngang trên cửa

• Lắp đứng hai bên cửa

🔸 Theo công suất:

• Công suất thấp (cửa nhỏ)

• Công suất cao (cửa kho, logistic)

Dựa theo các tiêu chí trên, chúng tôi chia ra các loại Rèm cắt gió để quý vị tham khảo:

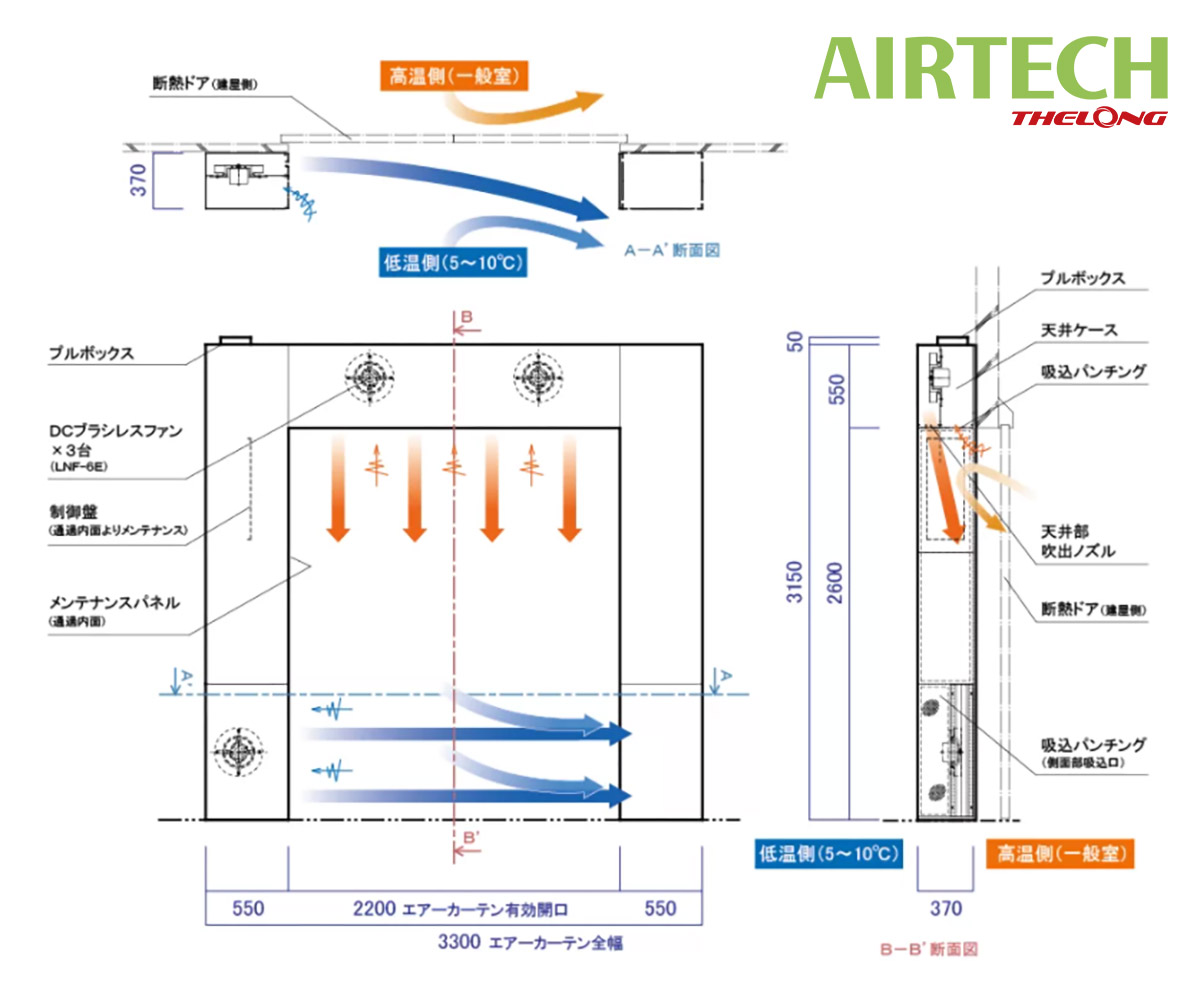

Rèm Cắt Gió dùng Cho Kho Bảo Quản Lạnh

Là rèm không khí phòng chống sự rò rỉ khí lạnh và sự xâm nhập khí nóng khi đóng mở cửa của kho bảo quản lạnh loại lớn. Có khả năng phòng chống sự hư hại của thực phẩm, vật phẩm bên trong kho và giúp tiết kiệm điện bên trong kho, nhà máy...

- Khí lưu thổi xuống phòng chống sự xâm nhập khí nóng, nhờ có khí lưu phương ngang của bộ phận bên dưới giúp phòng chống sự dò rỉ khí lạnh ra bên ngoài, có hiệu quả trong việc ngăn chặn nhiệt độ cao (khoảng 75%)* Hiệu quả ngăn chặn nhiệt độ cao được công ty chúng tôi đo ở trong phòng thực nghiệm

- Giảm thấp gánh nặng điều hòa không khí trong kho lạnh nên có thể giảm chi phí bảo trì, bảo dưỡng như việc phá băng….

- Chúng tôi đã thực thi việc tiết kiệm điện năng bằng khả năng kiểm soát tốc độ biến đổi đa tầng của tốc độ gió thổi ra của rèm không khí nhờ bộ kiểm soát máy tính siêu nhỏ, tiến hành lắp đặt bên trong quạt tuabin xoay chiều loại mỏng do công ty chúng tôi độc lập phát triển

- Thiết kế tiết kiệm không gian với chiều sâu 370 mm

- Việc bảo trì có khả năng thực hiện tất cả thông qua cửa mở phía bên trong nên có khả năng thiết đặt chôn bên trong phía tường cách ly

- Chúng tôi cũng đáp ứng với các kích cỡ ngoài kích cỡ cửa mở tiêu chuẩn (2200Wx2600H)

- Các khu vực có thể lắp đặt: Cửa ra vào kho bảo quản lạnh / Cửa vào kho hàng hóa

Bộ phận cửa mở, chênh lệch nhiệt độ trong phòng lớn

Các chi tiết như cửa chớp, cửa thanh trượt, cửa kéo tự động cũng có khả năng di chuyển vận động tự động

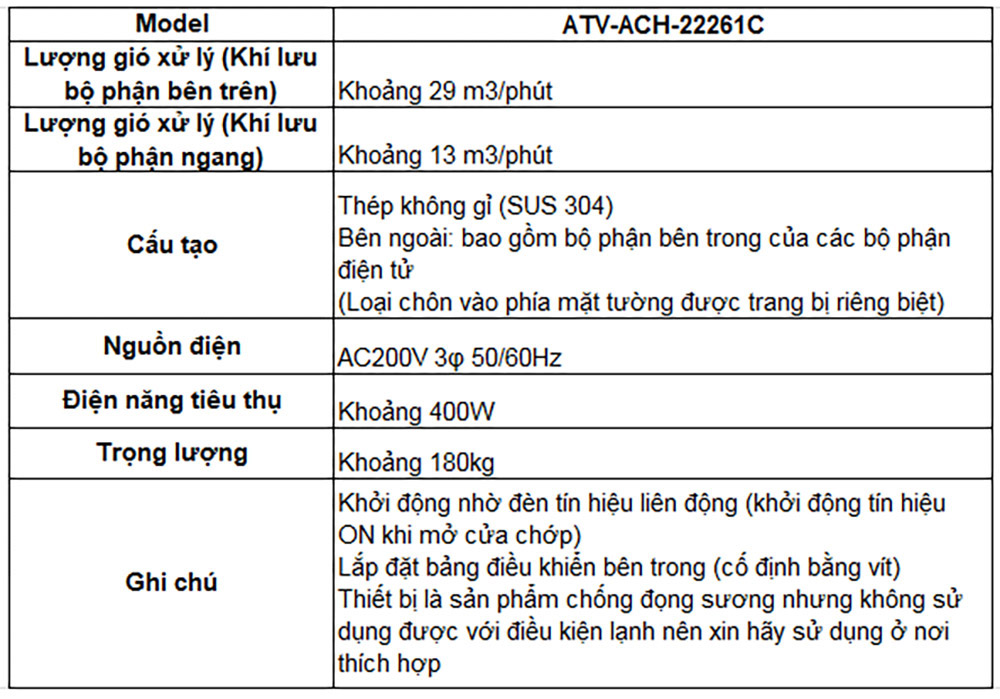

Thông số kỹ thuật

Quạt Cắt Gió Chống Côn Trùng

Là thiết bị phòng chống sự xâm nhập của côn trùng khi mở cửa, được thiết kế phù hợp với cửa ra vào hoặc lắp đặt cửa chớp tốc độ cao.

Nhờ dòng khí cân bằng 2 bên trái phải (đã được cấp  bằng sáng chế) giúp phòng chống sự xâm nhập của côn trùng khi mở cửa.

Được thiết kế phù hợp với kích thước của bộ phận cửa mở

Tấm cửa chớp tốc độ cao có hiệu quả cao trong việc phòng chống côn trùng. Tấm cửa chớp và không khí thổi ra liên kết với nhau

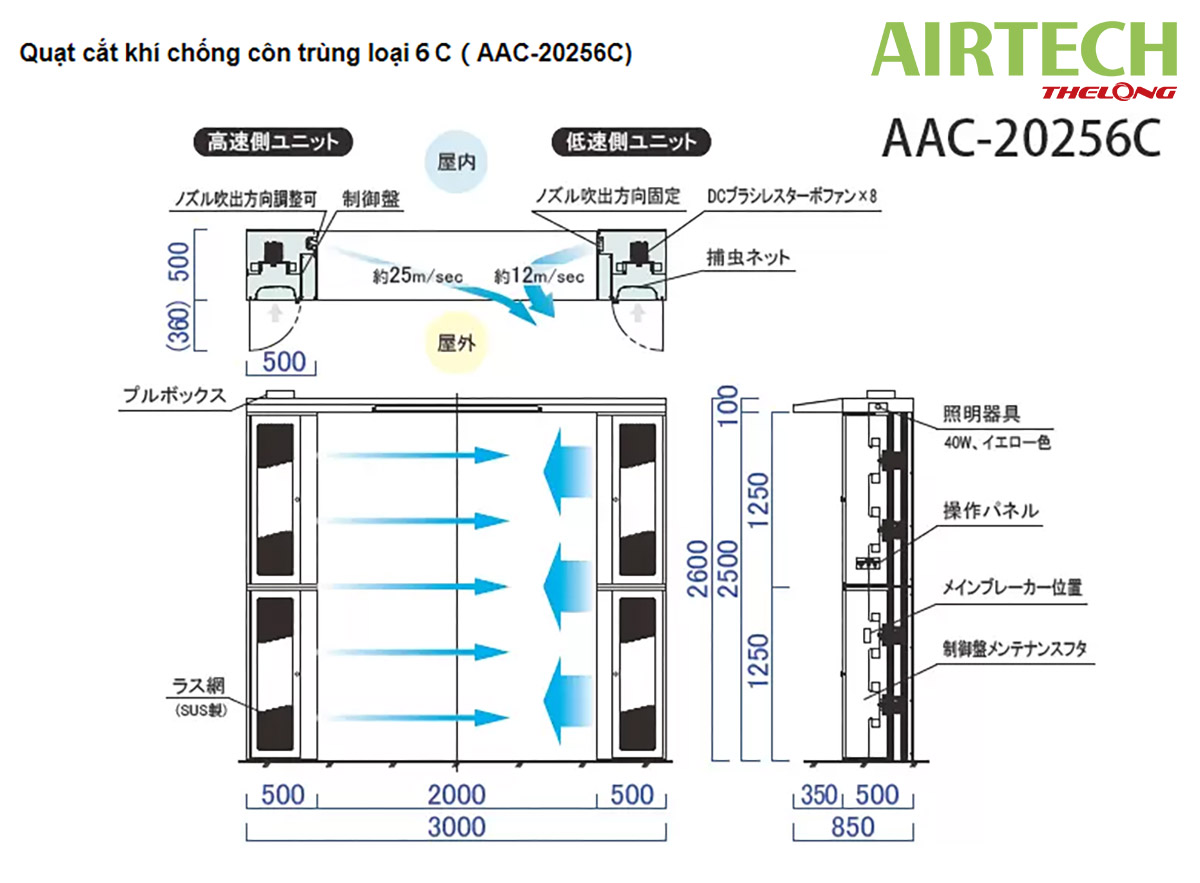

Quạt cắt gió chống côn trùng loại 6C

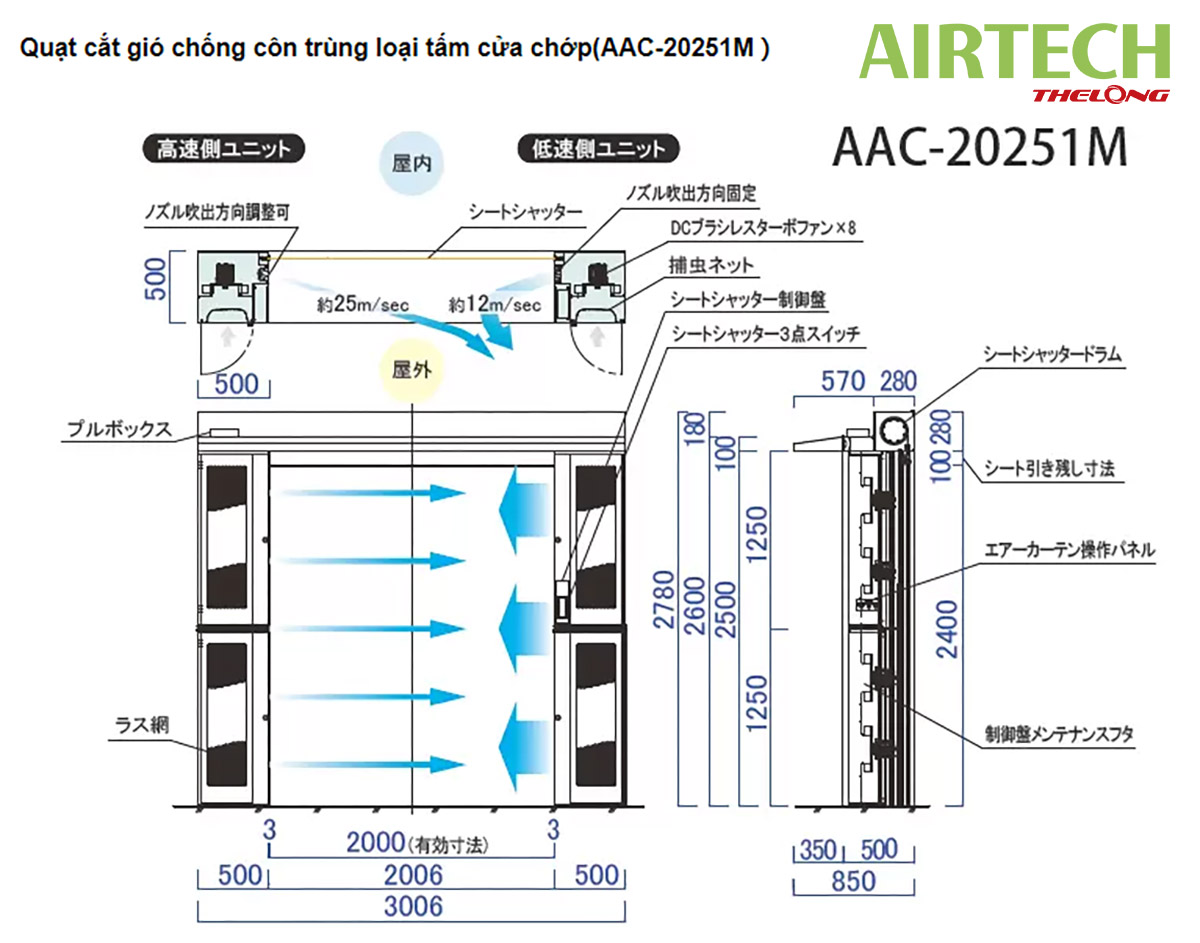

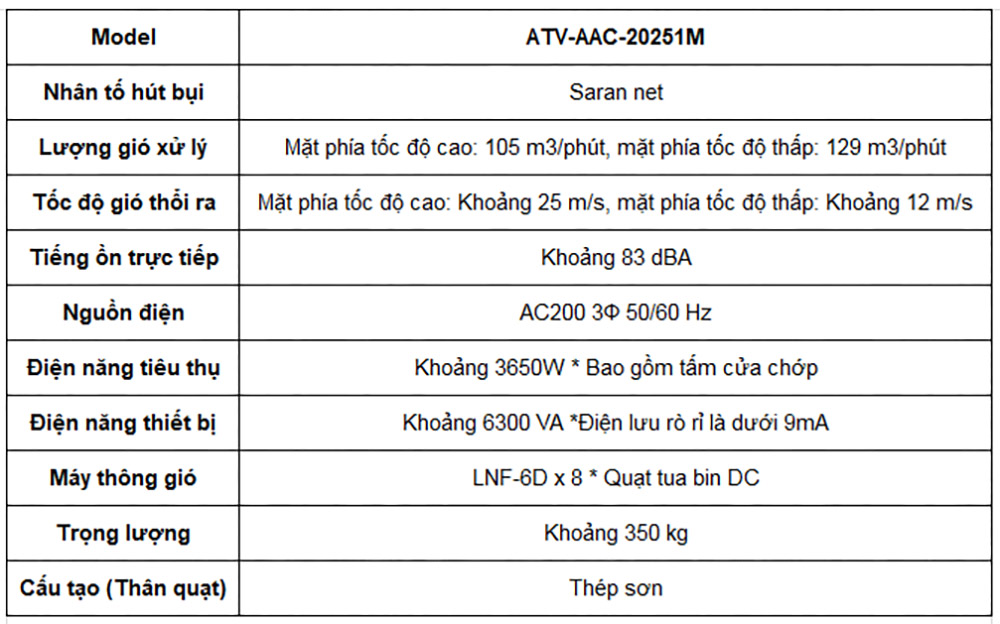

Quạt cắt gió chống côn trùng loại tấm cửa chớp

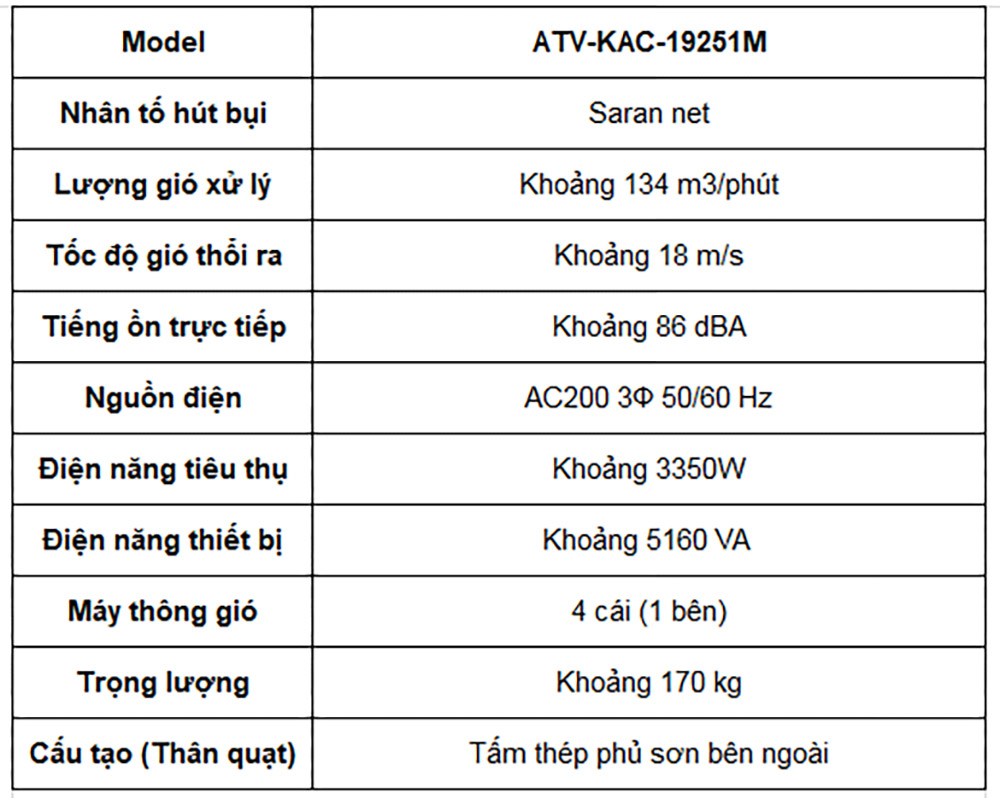

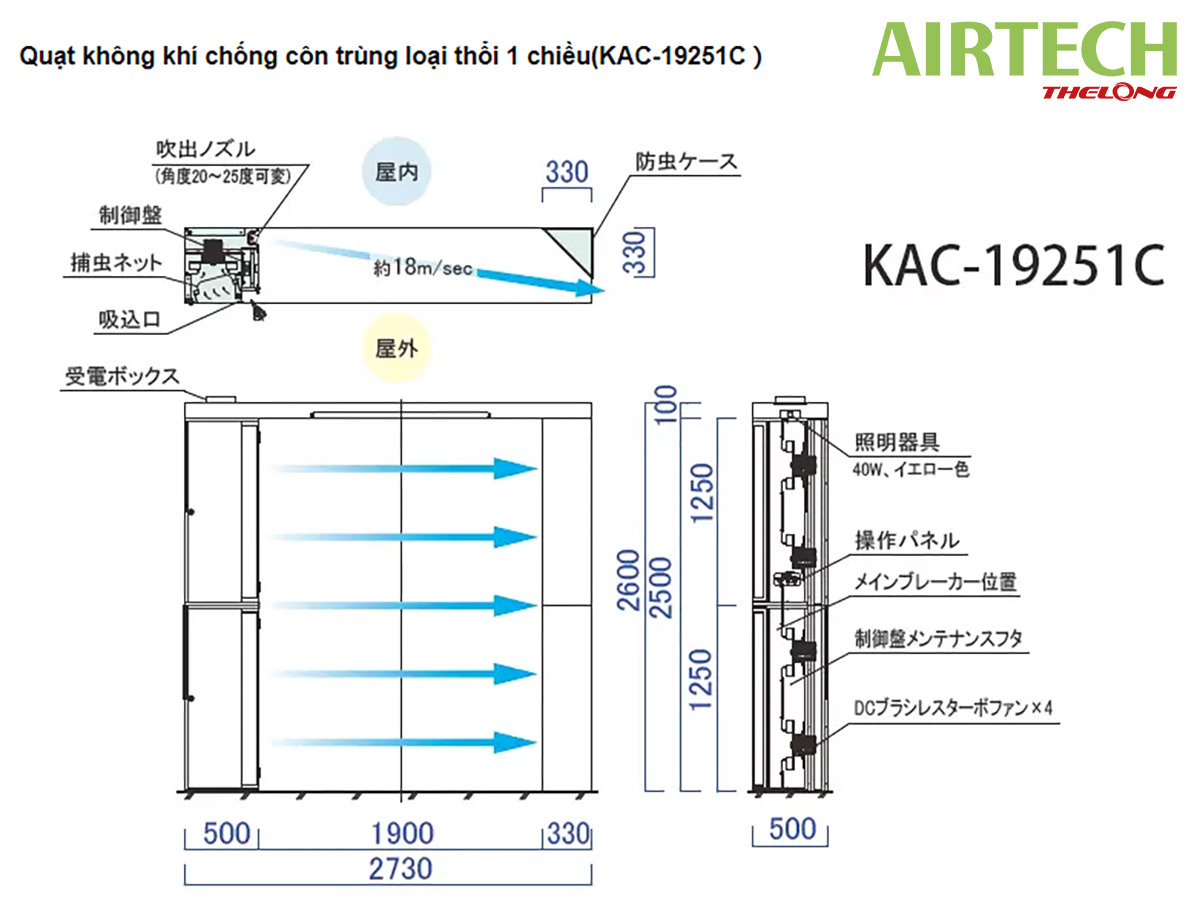

Quạt không khí chống côn trùng loại thổi 1 chiều

6. Tiêu chí lựa chọn rèm cắt gió cho phòng sạch

Khi thiết kế, cần lưu ý:

✔ Tốc độ gió

• Thường từ 10 – 20 m/s tại cửa

• Đủ mạnh để tạo lớp chắn hiệu quả

✔ Độ ồn

• Phù hợp tiêu chuẩn phòng sạch (≤ 65 dB tùy khu vực)

✔ Tích hợp lọc

• Nên dùng HEPA cho phòng sạch cấp cao (ISO 5–7)

✔ Vật liệu

• Inox 304 hoặc thép sơn tĩnh điện

• Chống ăn mòn, dễ vệ sinh

✔ Đồng bộ hệ thống

• Kết nối với hệ HVAC/BMS

• Tự động bật khi mở cửa

7. So sánh rèm cắt gió và Airlock

➡ Trong thực tế, hai giải pháp thường kết hợp để tối ưu hiệu quả.

8. Ứng dụng thực tế

Rèm cắt gió được sử dụng rộng rãi trong:

• Nhà máy dược phẩm (GMP)

• Phòng mổ bệnh viện

• Nhà máy điện tử (ISO Cleanroom)

• Phòng lab, IVF

• Nhà máy thực phẩm

9. Lưu ý khi thi công

• Lắp đúng cao độ và kích thước cửa

• Đảm bảo kín khe hở hai bên

• Bảo trì định kỳ (vệ sinh lọc, kiểm tra quạt)

• Kiểm tra tốc độ gió thực tế sau lắp đặt

Rèm cắt gió là giải pháp hiệu quả giúp:

• Tăng cường kiểm soát môi trường phòng sạch

• Giảm chi phí vận hành

• Đảm bảo tiêu chuẩn kỹ thuật

Tuy nhiên, để đạt hiệu quả tối ưu, cần thiết kế đồng bộ với toàn bộ hệ thống phòng sạch (HVAC, áp suất, luồng người/vật).
