Giải Pháp Thiết Kế & Thi Công Phòng Lab R&D Vật Liệu Graphene Đạt Chuẩn Kỹ Thuật

1. Đặc Thù Kỹ Thuật Trong Nghiên Cứu & Thử Nghiệm Vật Liệu Graphene

• Môi trường oxy hóa và ăn mòn hóa học cao: Quá trình điều chế Graphene Oxide (điển hình theo phương pháp Hummers hoặc Hummers cải tiến) sử dụng các tác nhân oxy hóa mạnh như Axit Sulfuric đặc, Axit Phosphoric, Kali Pemanganat và Hydro Peroxit. Hơi axit ăn mòn nhanh chóng làm thoái hóa các bề mặt gỗ công nghiệp, kim loại sơn phủ thông thường hoặc hệ thống ống gió tiêu chuẩn.
• Nguy cơ phát tán bụi nano carbon: Bột rGO và GO sau sấy khô có mật độ khối lượng thể tích cực nhẹ và kích thước hạt siêu nhỏ (cỡ nanomet đến micromet). Nếu không kiểm soát luồng khí cân và thao tác mẫu kín, bụi carbon có thể phát tán vào không khí, gây nguy cơ hít phải đối với kỹ thuật viên và gây đoản mạch các linh kiện điện tử trong phòng lab.
• Sự nhạy cảm của các thiết bị phân tích cao cấp: Để đánh giá cấu trúc tinh thể, mức độ oxy hóa và hàm lượng tạp chất vô cơ, phòng lab phải trang bị hệ thống phân tích hiện đại như:
  • XRD (X-ray Diffraction): Xác định khoảng cách giữa các lớp graphene và cấu trúc tinh thể.
  • XRF (X-ray Fluorescence) & ICP-OES/AAS: Đo hàm lượng tạp chất kim loại, xúc tác còn sót.
  • Microscope quang học / Raman / AFM: Đánh giá hình thái bề mặt và số lớp graphene.
  • Cân vi lượng (Micro-balance): Đo khối lượng mẫu phân tích đến 5–6 chữ số thập phân.
    Những thiết bị này yêu cầu môi trường có độ rung chấn cực thấp, nhiệt độ và độ ẩm ổn định, cũng như hạn chế tối đa bụi lơ lửng.

2. Nguyên Tắc Phân Khu Chức Năng Và Luồng Thao Tác Một Chiều

2.1. Khu vực chuẩn bị mẫu và phân tán (Sample Preparation & Dispersion)

• Bố trí các thiết bị: Máy phân tán siêu âm (Ultrasonic homogenizer), máy khuấy từ gia nhiệt, máy ly tâm tốc độ cao, tủ sấy chân không.
• Bàn thao tác cần có khả năng chịu tải cơ học lớn và hấp thu xung động từ thiết bị siêu âm/ly tâm mà không truyền rung chấn sang các khu vực lân cận.
• Trang bị hệ thống chụp hút cục bộ hoặc bàn thí nghiệm tích hợp chậu rửa chịu hóa chất bằng chất liệu nhựa Polypropylene (PP) đúc liền khối để vệ sinh dụng cụ pha chế.

2.2. Khu vực thao tác hóa chất độc hại (Wet Chemistry & Synthesis)

• Nơi diễn ra các phản ứng phân hủy, oxy hóa than chì. Toàn bộ thao tác bắt buộc diễn ra trong Tủ hút khí độc (Fume Hood).
• Buồng làm việc bên trong tủ phải được ốp tấm nhựa Phenolic nguyên khối chịu axit hoặc Inox SUS316/PP chuyên dụng, cánh kính cường lực cân bằng đối trọng chống vỡ và vận hành mượt mà.

2.3. Khu vực phân tích quang phổ & nhiễu xạ (Analytical Instruments Room)

• Phòng đặt XRF, XRD, ICP-OES/AAS cần được tách biệt tương đối về mặt không gian với khu vực nghiền/sấy bụi.
• Áp dụng hệ thống điều hòa không khí chính xác (Precision AC) duy trì độ ẩm thấp để tránh hơi ẩm bám lên bề mặt tinh thể vật liệu và đầu dò quang học.
• Cân phân tích vi lượng bắt buộc phải đặt trên bàn chống rung chuyên dụng, mặt bàn làm từ đá Granite khối có lớp đệm cao su giảm chấn triệt tiêu dao động cơ học từ sàn nhà.

2.4. Khu vực lưu trữ hóa chất, mẫu thử và xử lý phụ phẩm

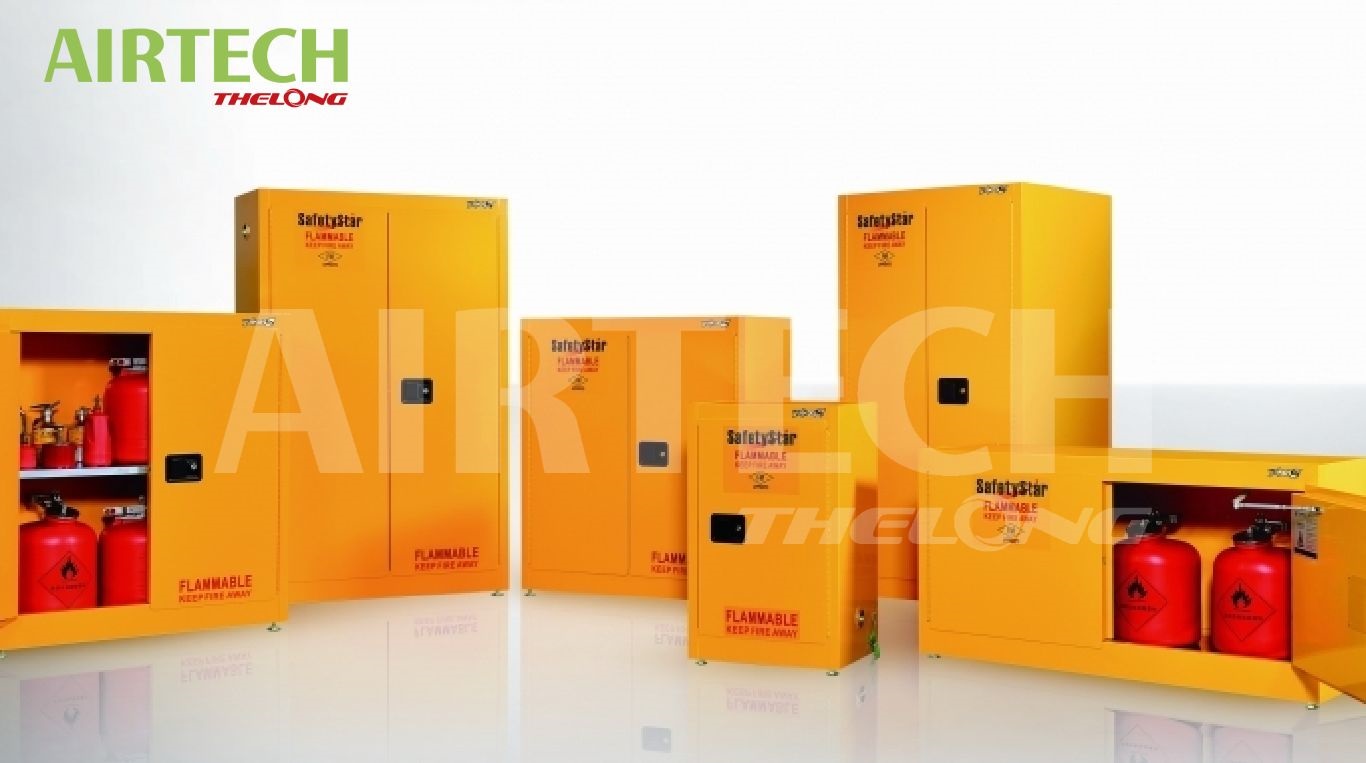

• Tủ đựng hóa chất an toàn có màng lọc than hoạt tính hấp phụ hơi dung môi, thiết kế khóa liên động và ngăn chứa chống tràn chất lỏng khi xảy ra sự cố đổ vỡ chai lọ.
• Khu vực lưu mẫu cần phân loại rõ ràng giữa mẫu thô (than chì ban đầu), dung dịch keo GO và bột rGO thành phẩm khô.

3. Tiêu Chí Lựa Chọn Vật Liệu Nội Thất Cho Phòng Lab Vật Liệu Mới

4. Những Sai Sót Thường Gặp Khi Thiết Kế – Thi Công Và Giải Pháp Xử Lý

1. Xem nhẹ hiện tượng ăn mòn đường ống hút khí: Khi tổng hợp graphene, hơi axit bay hơi ở nhiệt độ cao ngưng tụ bên trong ống gió. Nếu dùng ống mềm hoặc ống tôn mạ kẽm thông thường, đường ống sẽ bị thủng hoặc rò rỉ khí độc chỉ sau vài tháng vận hành.
   • Giải pháp: Toàn bộ tuyến ống hút cho khu vực phản ứng bắt buộc dùng ống nhựa PP hàn nhiệt hoặc kết nối măng-sông roong cao su EPDM chuyên dụng chống axit.
2. Nhiễm chéo bụi carbon sang khu vực cảm biến quang học: Bột graphene siêu nhẹ bay lơ lửng trong không khí bám vào các thấu kính, gương phản xạ và đầu dò tia X làm sai lệch kết quả nhiễu xạ XRD hoặc làm mờ ống kính hiển vi.
   • Giải pháp: Thiết lập chênh áp thích hợp giữa các phân khu. Khu vực nghiền sấy cần duy trì áp suất âm nhẹ so với hành lang và lắp đặt máy hút bụi cục bộ tại điểm xả liệu. Khu vực máy đo quang học nên duy trì áp suất dương với luồng khí được lọc sạch qua màng lọc hiệu suất cao HEPA.
3. Cân vi lượng nhảy số liên tục do rung động cơ học: Đặt cân phân tích trên bàn thí nghiệm trung tâm chung với máy ly tâm hoặc gần luồng gió điều hòa thổi trực tiếp.
   • Giải pháp: Tách riêng buồng cân vi lượng, sử dụng bàn cân chống rung có khối đá granite độc lập tách rời với hệ kết cấu chân bàn bên ngoài.

5. Giải Pháp Đồng Bộ Phòng Thí Nghiệm & Phòng Sạch Từ AIRTECH THẾ LONG

• Sản xuất bàn ghế và nội thất phòng lab theo modul linh hoạt: Khung thép sơn tĩnh điện gia công trên dây chuyền đột dập CNC chính xác, bề mặt tấm Phenolic nhập khẩu chính hãng đáp ứng các tiêu chuẩn kiểm định quốc tế về kháng hóa chất.

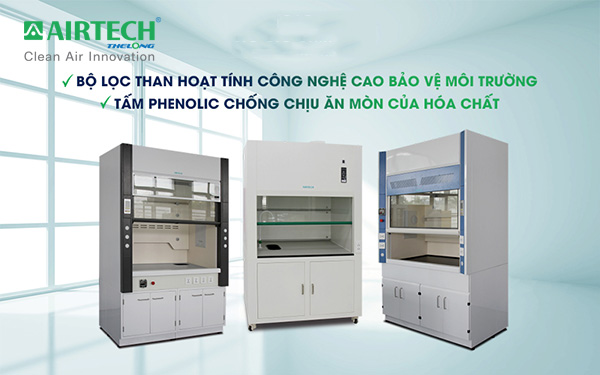

• Hệ thống tủ hút khí độc chuyên dụng: AIRTECH THẾ LONG sản xuất các dòng tủ hút khí độc có đường ống và tủ tuần hoàn màng lọc carbon, tích hợp hệ thống điều khiển lưu lượng khí thông minh (VAV) giúp tiết kiệm điện năng và duy trì vận tốc gió bề mặt an toàn tuyệt đối cho kỹ thuật viên.
• Tích hợp giải pháp phòng sạch chuẩn ISO: Đối với các khu vực phân tích tinh vi yêu cầu độ sạch cao (ISO Class 6 đến Class 7), AIRTECH THẾ LONG cung cấp đồng bộ hệ thống lọc khí FFU (Fan Filter Unit), buồng tắm khí Air Shower, hộp chuyển mẫu Pass Box khóa liên động cơ khí/điện tử giúp hạn chế tối đa việc đưa tạp chất từ bên ngoài vào không gian nghiên cứu.
• Tư vấn và thi công hệ thống HVAC – Xử lý khí thải trọn gói: Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ từ khâu khảo sát thực địa, tính toán tải lạnh, cân bằng áp suất phòng lab đến lắp đặt tháp hấp thụ (Wet Scrubber) trung hòa khí thải axit trước khi xả ra môi trường.
